Como ler uma RM do punho: guia para o paciente

Entenda seu laudo de ressonância magnética do punho, incluindo a avaliação do TFCC, a detecção de fratura do escafoide e os achados do túnel do carpo.

Analyze My Wrist
Política editorialInformativo. Não é um diagnóstico.

Principais pontos

  • A artrorressonância é a técnica mais sensível para rupturas do TFCC e perfurações ligamentares
  • A ressonância magnética detecta fraturas ocultas do escafoide que a radiografia não vê, evitando atraso no tratamento
  • A necrose avascular aparece como sinal diminuído em T1 e T2, um achado preocupante
  • O inchaço e o achatamento do nervo mediano na ressonância magnética se correlacionam com a gravidade do túnel do carpo

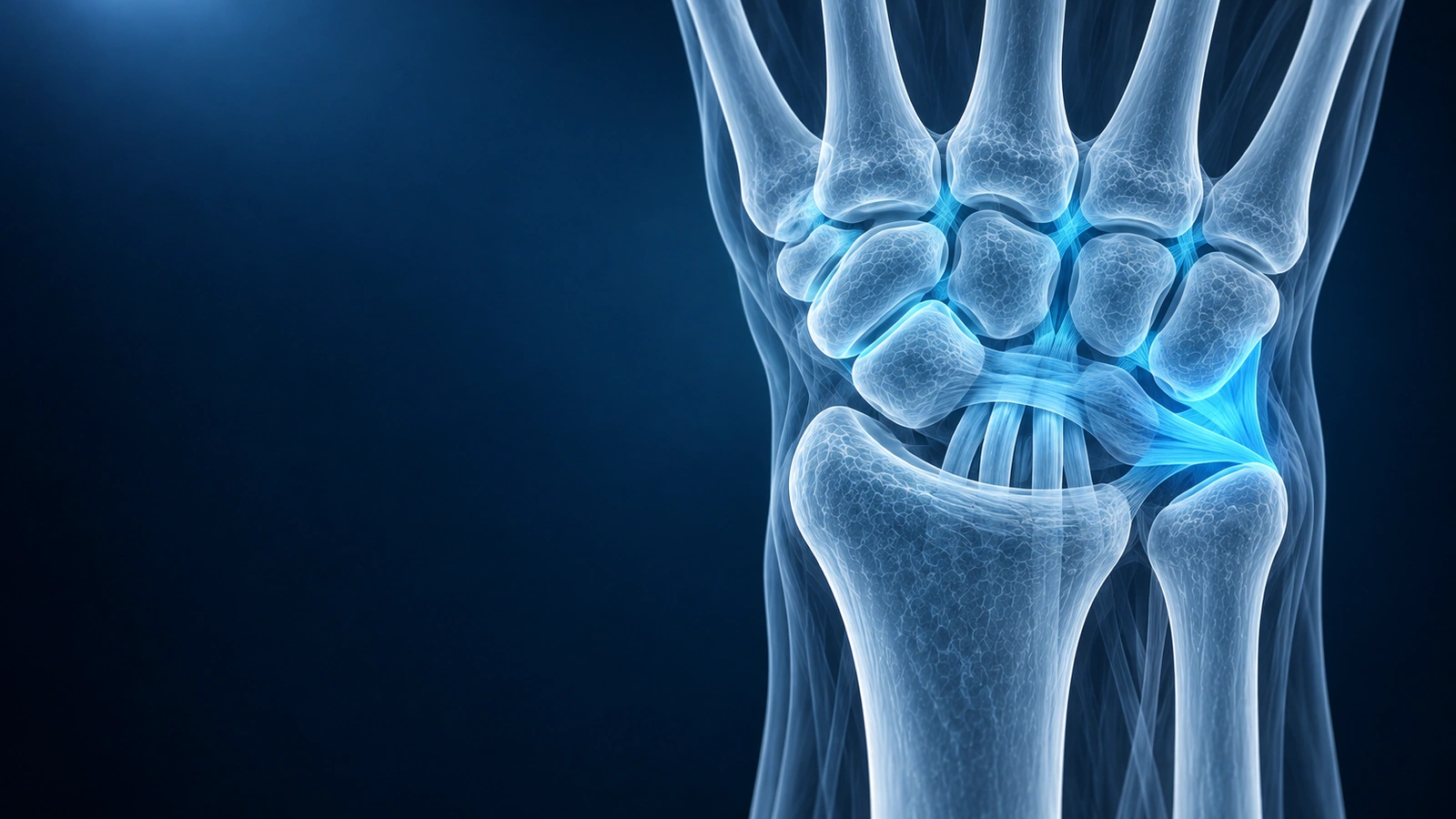

Punho de vidro em corte coronal mostrando os ossos do carpo e o TFCC, a anatomia-chave para ler uma ressonância magnética do punho
A ressonância magnética do punho mostra com detalhes os oito ossos do carpo, os ligamentos intercarpais, o TFCC e os tendões. Os cortes coronais são fundamentais para o TFCC e o escafoide. Ilustração educacional, não é um exame médico.

A ressonância magnética do punho oferece detalhes primorosos da anatomia complexa reunida nesta pequena articulação. Com oito ossos do carpo, numerosos ligamentos intercarpais, o TFCC e vários tendões, a ressonância magnética do punho exige técnica cuidadosa e interpretação sistemática. Este guia explica como as principais estruturas aparecem na ressonância magnética e o que as alterações mais comuns significam para o seu diagnóstico.

Como é um raio-X ou uma ressonância de punho normal?

Em uma radiografia normal do punho, os ossos do carpo formam três arcos suaves, com espaços articulares regulares e contornos ósseos íntegros. A ressonância mostra a medula óssea, a cartilagem, os ligamentos e o TFCC em mais detalhes. A medula gordurosa saudável costuma ser clara em T1; um exame normal não apresenta edema inesperado nem descontinuidade dessas estruturas.

Punho normal nas incidências padrão de raio-X

  • Incidência PA, com a palma para baixo: três arcos suaves acompanham os contornos das duas fileiras do carpo, e os espaços entre os ossos são paralelos e de largura aproximadamente uniforme. Um degrau ou uma interrupção de um arco pode sugerir desalinhamento.
  • Variância ulnar na incidência PA: em muitos punhos, a ulna e o rádio terminam mais ou menos no mesmo nível. Uma ulna mais curta, a variância ulnar negativa, é uma variante normal, mas é encontrada com mais frequência na doença de Kienböck.
  • Incidência em perfil, feita de lado: o rádio, o semilunar e o capitato ficam aproximadamente alinhados, e o ângulo entre o escafoide e o semilunar normalmente mede de 30 a 60 graus.
  • Incidência para escafoide, feita com a mão inclinada em direção ao dedo mínimo: o escafoide aparece inteiro, com contorno liso e contínuo. Uma fratura recente do escafoide pode não aparecer nas primeiras radiografias, por isso a RM é usada quando a dor persiste.

Punho normal na ressonância

Nas imagens coronais em T1, a medula gordurosa costuma ser clara. As sequências sensíveis a líquido com supressão de gordura ajudam a identificar edema ósseo. O disco central do TFCC e muitas fibras ligamentares normalmente são escuros, mas algumas inserções e porções ligamentares normais podem ter sinal mais alto. O radiologista compara vários planos e sequências antes de diagnosticar uma ruptura: uma área clara isolada não basta.

Sequências de ressonância magnética para o punho

  • Imagens ponderadas em T1: as melhores para a anatomia óssea, mostrando a medula gordurosa como sinal brilhante e o osso cortical como escuro
  • T2 com supressão de gordura: destaca líquido, edema e inflamação como sinal brilhante sobre um fundo de gordura suprimida
  • Sequências gradiente-eco 3D: oferecem cobertura em cortes finos, ideal para estruturas pequenas como os ligamentos intercarpais
  • Artrorressonância: o contraste injetado na articulação melhora a detecção de rupturas do TFCC, perfurações ligamentares e defeitos de cartilagem

TFCC na ressonância magnética

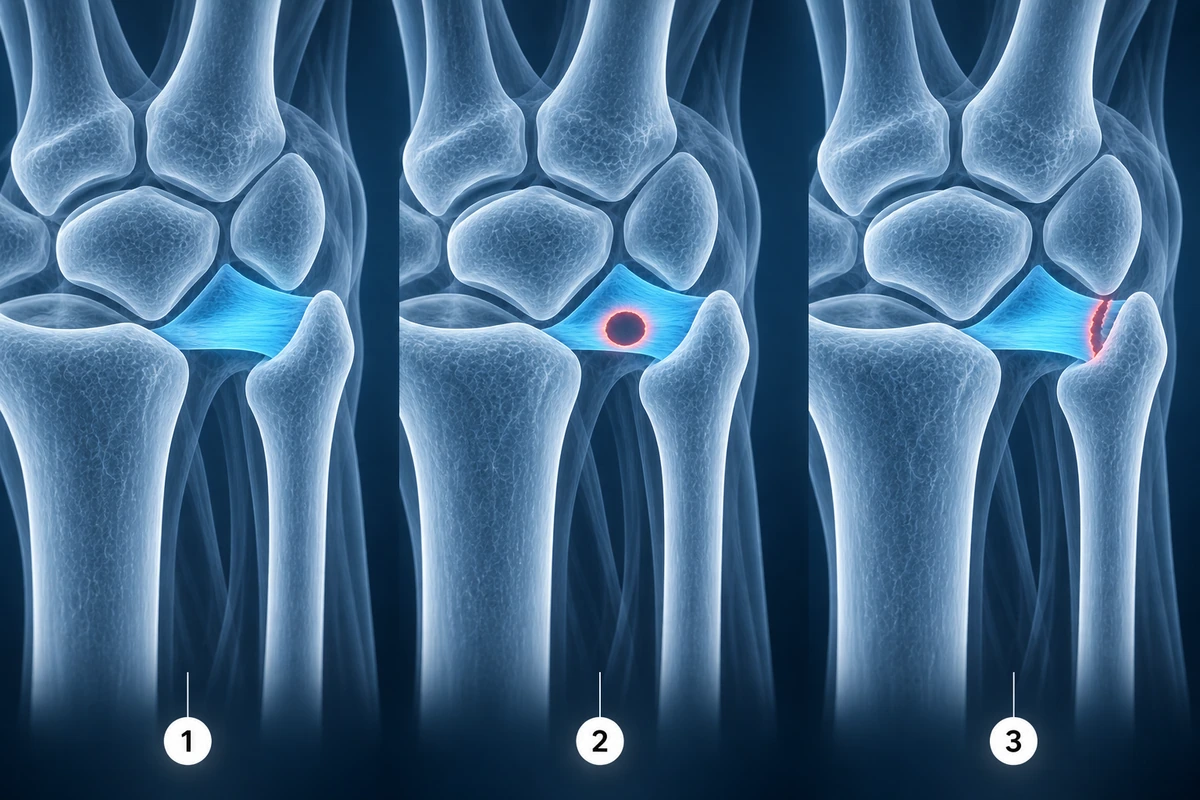

Cortes coronais do punho mostrando um TFCC normal, uma perfuração central do TFCC e uma ruptura periférica do TFCC
Nos cortes coronais: 1 — TFCC normal, um triângulo escuro do rádio ao processo estiloide da ulna; 2 — perfuração central (frequentemente degenerativa); 3 — ruptura periférica na inserção. Ilustração educacional, não é um exame médico.

O TFCC é mais bem avaliado nos cortes coronais. Um TFCC normal aparece como uma estrutura escura e triangular que se estende da face ulnar do rádio distal até a base do processo estiloide da ulna. As rupturas aparecem como aumento de sinal atravessando o disco nas imagens T2. As perfurações centrais (degenerativas) mostram um defeito na substância do disco, enquanto as rupturas periféricas mostram alterações de sinal na inserção ulnar ou radial. A artrorressonância melhora significativamente a sensibilidade. Para saber mais sobre lesões do TFCC, veja nosso guia dos tipos de lesão do punho.

Escafoide na ressonância magnética

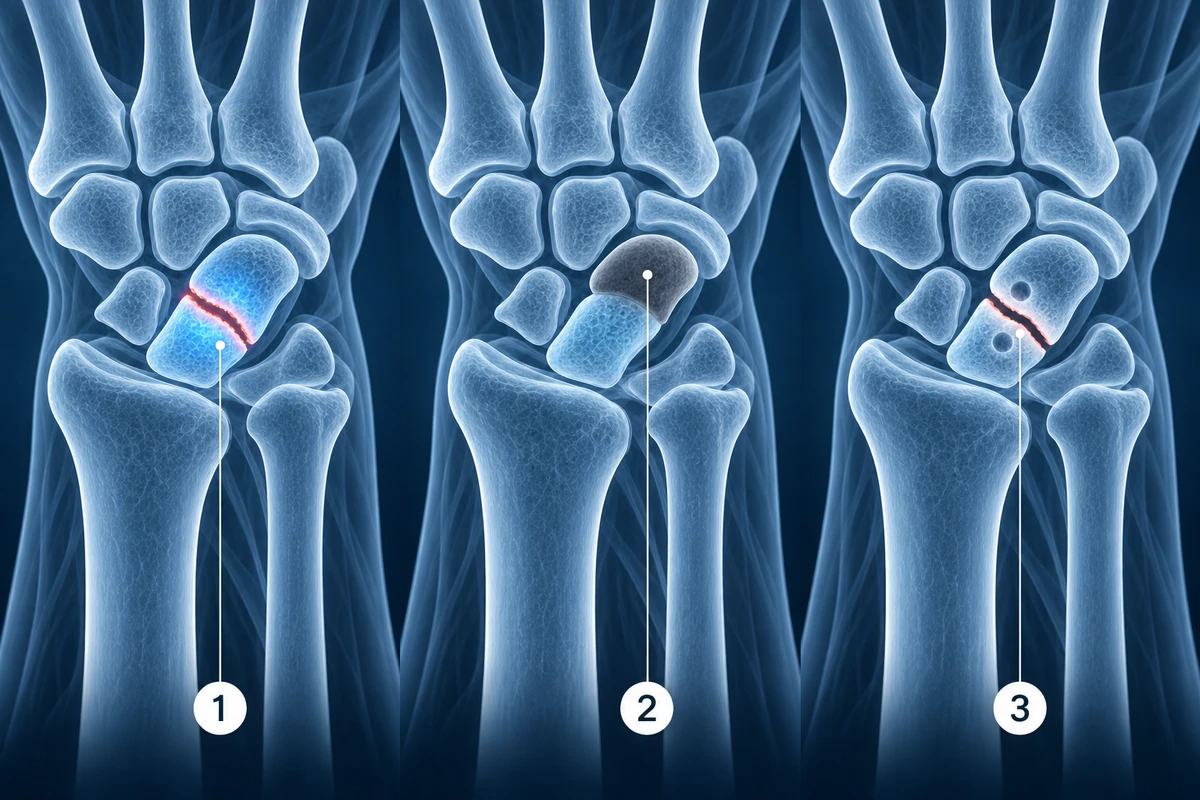

Escafoide na ressonância magnética do punho: fratura aguda com edema, necrose avascular do polo proximal e pseudoartrose
1 — fratura aguda: linha de baixo sinal com edema ósseo brilhante; 2 — necrose avascular: o polo proximal perde o sinal normal da medula; 3 — pseudoartrose: linha persistente com margens escleróticas e cistos. Ilustração educacional, não é um exame médico.

A ressonância magnética é o padrão-ouro para detectar fraturas ocultas do escafoide, não visíveis na radiografia. As fraturas agudas mostram uma linha de baixo sinal nas imagens T1, com edema ósseo brilhante ao redor nas sequências T2/STIR. A necrose avascular do polo proximal aparece como sinal diminuído em T1 e T2, indicando perda da medula gordurosa normal. A pseudoartrose mostra linha de fratura persistente com margens escleróticas e possíveis alterações císticas. Saiba mais sobre as decisões de tratamento em nosso artigo sobre a consolidação da fratura do escafoide.

Túnel do carpo na ressonância magnética

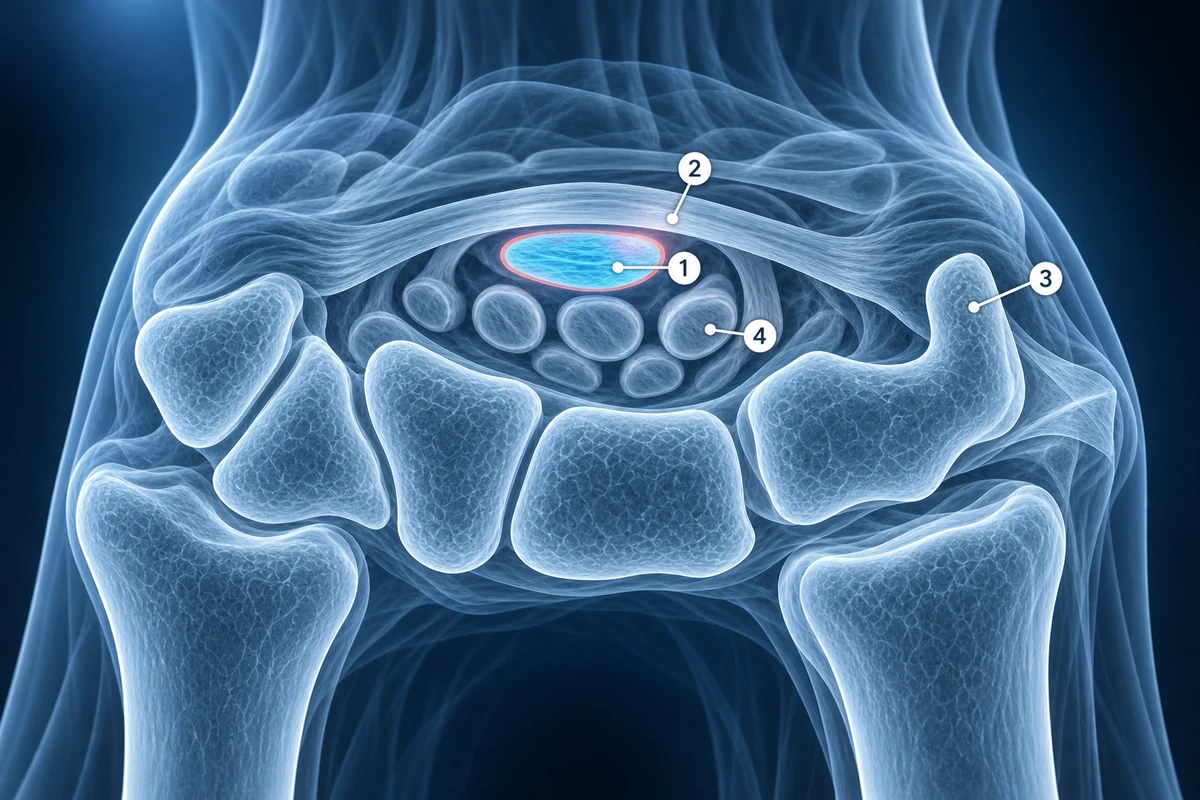

Corte transversal axial do punho mostrando um nervo mediano inchado sob um retináculo dos flexores abaulado na síndrome do túnel do carpo
Corte axial no nível do hâmulo do hamato. 1 — nervo mediano, inchado e achatado na síndrome do túnel do carpo; 2 — retináculo dos flexores, que pode abaular em direção à palma; 3 — hâmulo do hamato; 4 — tendões flexores. Ilustração educacional, não é um exame médico.

A ressonância magnética da síndrome do túnel do carpo mostra alterações características nas imagens axiais no nível do hâmulo do hamato. O nervo mediano pode parecer inchado (área de secção transversal maior que 10 milímetros quadrados), achatado no nível da compressão e com aumento do sinal em T2, indicando edema. O retináculo dos flexores pode abaular em direção à palma. Esses achados se correlacionam com os resultados dos estudos de condução nervosa e ajudam a orientar as decisões de tratamento.

Perguntas frequentes

A artrorressonância é melhor do que a ressonância magnética convencional para problemas no punho?

A artrorressonância é superior para detectar rupturas do TFCC, lesões dos ligamentos intercarpais e pequenos defeitos de cartilagem, porque o contraste injetado distende a articulação e delineia estruturas que de outra forma poderiam ser difíceis de ver. A ressonância magnética convencional costuma ser suficiente para fraturas, túnel do carpo, problemas nos tendões e cistos gangliônicos.

A ressonância magnética pode deixar passar uma fratura no punho?

A ressonância magnética tem sensibilidade muito alta para lesões ósseas e raramente deixa passar fraturas. Ela detecta edema ósseo (edema da medula óssea) de reações de estresse mesmo antes de surgir uma linha de fratura visível. No entanto, fraturas corticais muito pequenas sem edema ósseo poderiam, em teoria, passar despercebidas, e é por isso que a tomografia pode ser usada como exame complementar em certos casos.

Fontes

  1. Palmer AK. Triangular fibrocartilage complex lesions: a classification. J Hand Surg Am. 1989;14(4):594-606.
  2. Linscheid RL, Dobyns JH, Beabout JW, Bryan RS. Traumatic instability of the wrist. Diagnosis, classification, and pathomechanics. J Bone Joint Surg Am. 1972;54(8):1612-1632.
  3. Vassa R, Garg A, Omar IM. Magnetic resonance imaging of the wrist and hand. Pol J Radiol. 2020;85:e461-e488.
  4. Zlatkin MB, Rosner J. MR imaging of ligaments and triangular fibrocartilage complex of the wrist. Radiol Clin North Am. 2006;44(4):595-623.
  5. Yin ZG, Zhang JB, Kan SL, Wang XG. Diagnostic accuracy of imaging modalities for suspected scaphoid fractures: meta-analysis combined with latent class analysis. J Bone Joint Surg Br. 2012;94(8):1077-1085.
  6. Smith TO, Drew B, Toms AP, et al. Diagnostic accuracy of magnetic resonance imaging and magnetic resonance arthrography for triangular fibrocartilaginous complex injury: a systematic review and meta-analysis. J Bone Joint Surg Am. 2012;94(9):824-832.
  7. Gilula LA. Carpal injuries: analytic approach and case exercises. AJR Am J Roentgenol. 1979;133(3):503-517.
  8. Expert Panel on Musculoskeletal Imaging; Torabi M, Lenchik L, Beaman FD, et al. ACR Appropriateness Criteria Acute Hand and Wrist Trauma. J Am Coll Radiol. 2019;16(5S):S7-S17.
